PV-SCTL16 – Sistem za nadzor nizov PV naprav

PV-SCTL16 je sistem za nadzor fotovoltaičnih naprav, katerega merilni moduli se nahajajo v Combiner Boxu. Merijo tok in napetost, ki jo ustvari vsak niz posebej, nato pa dobljene rezultate obdelajo in pošljejo v Center za nadzor in vodenje v analizo in shranjevanje. Merilni moduli imajo 16 vhodov.

Imajo naslednje funkcije :

Podrobne informacije o energiji, ki jo ustvari vsak niz fotovoltaičnih panelov posebej.
Dajo informacije o prisotnosti nedelujočih ali slabo delujočih nizov. Te informacije spremlja svetlobna indikacija, ki je vidna na osrednjem strežniku in v polju z nizi.
Če je v obratu težava, so podane jasne in vidne koordinate kraja, kjer je evidentirana, ter narava poškodbe.
Opravljena je analiza senčenja strun v dnevnih urah.
Spremlja status posameznih varovalk na vsakem nizu.
Informacije o prisotnosti močnih puščanj ali kratkih stikov v žicah vrvic.
Zagotovljena je popolna samodiagnoza vsakega merilnega modula
Možnost prilagoditve na katero koli PV napravo
Sistem je enostavno in hitro sestaviti. Brez dodatnih stroškov za kable in polaganje, nove konektorje itd. Merilni moduli so nameščeni v string razdelilniku, napajajo se z energijo, ki jo proizvajajo paneli, povezava med njimi pa je brezžična na dovoljeni brezplačni frekvenci 868MHz.

Kategoriji: Elektronski termostati za električne in kombinirane kotle, Nadzorni sistemi za fotovoltaične naprave

Opis

Opis

Pomembne prednosti PV-SCTL16 :

Večje število vhodov za posamezne nize – do 15.
Imajo bolj priročno nameščene LED indikatorje, ki obveščajo o poškodovani vrvi.
Imajo možnost vključitve radijskega modula z razširjenim dosegom – NR-868Pv3. S tem se poveča zanesljivost povezav in omogoči delovanje merilnih modulov samo z notranjimi antenami v plastičnih string boxih. S tem odpade potreba po namestitvi zunanjih anten, ki lahko na mnogih geografskih širinah zasenčijo panele, saj tam sonce sije iz vseh smeri.
Imajo dva temperaturna senzorja: enega za temperaturo v škatli z možnostjo alarma ob vžigu objekta in enega za merjenje zunanje temperature ali temperature enega od bližnjih fotovoltaičnih panelov.

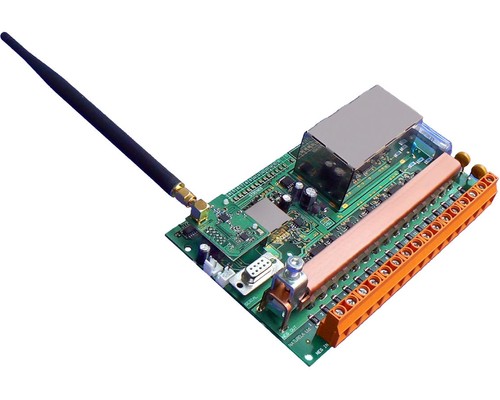

Merilni modul PV-SCTL16 z 10 vhodi vgrajen v string box

Programska opremaMerilni moduli, vključeni v sistem, so prikazani kot pravokotniki na zemljevidu obrata, pri čemer je barva pravokotnika pokazatelj statusa modula. Tako lahko operater enostavno krmari po stanju celotne naprave in lokaciji problematičnih komponent.

Program omogoča prikaz oscilogramov z izmerjenimi parametri v realnem času za izbrani modul.

Plošča za prikaz informacij o trenutnem modulu vsebuje oznako modula, indikatorje za vhode modula in štiri strani – Status (Status), Merjenje (Measure), Ustvarjena energija (Power Meter), Izgube zaradi senčenja (Shading Loss). ).
Indikatorji za vhode modulov signalizirajo nize, ki ustvarjajo manj energije kot drugi.
Stran Status vsebuje zadnje razpoložljive informacije o statusu modula, parametri, ki so izven dovoljenih meja, pa so prikazani rdeče.
Stran Merjenje vsebuje najnovejše razpoložljive informacije o parametrih, ki jih meri modul, ki vključuje diagram trenutnih moči vhodov, izračunanih na podlagi izmerjene vhodne napetosti modula in toka ustreznega vhoda.

Stran Power Meter vsebuje grafikon s skupno akumulirano proizvedeno energijo po vhodih in energijo od zadnjega zaznavanja.

Glavni zaslon s stranjo Generated Energy

Stran z izgubo senčenja

Program samodejno izvleče informacije iz vseh modulov, vključenih v sistem. Na podlagi že pridobljenih informacij je mogoče narediti različne poizvedbe in grafikone.

Diagram proizvedene energije v kWh, ki jo poroča en ali več izbranih modulov po dnevih.

Graf s proizvedeno energijo v kWh, ki jo poroča en ali več izbranih modulov po mesecih.

Diagram proizvedene moči v W za vsak niz enega atoma v enem dnevu.

Skupna proizvedena moč za obrat

Velike fotovoltaične elektrarne (nad 1 MWp) z nadzornim sistemom PV-SCTL3, predhodnikom PV-SCTL16:
1. FPP Yankovo - 2,4 MWp 2. FPP Devnya – 4,8 MWp 3. FPP Malko Tarnovo – 2,4 MWp 4. FPP Strazhitsa1.0 MWp 5 MWp1,15

Velike fotonapetostne elektrarne (nad 1 MWp) z nadzornim sistemom PV-SCTL16: 1. FPE Kaolinovo 294 – 4,5 MWp 2. FPE Kardžali – 4,0 MWp 3. FPE Filikon v vasi Trud – 3,0 MWp 4. FPE Kameno – 5,0 MWp 5. FEC Letnitsa – 1,0 MWp 6. FEC Bistrec – 3,0 MWp 7. FEC Chobanka – 10,5 MWp 8. FEC Kaolinovo 026 – 4,5 MWp 9. FEC Kaolinovo 001 – 4,5 MWp 10. FEC Dobrič – 14,0 MWp 11. FEC Blatec – 1,3 MWp 12. FPP Razlog “Perun” – 5.0MWp 13. FPP “Torpedo” do Bitole, Makedonija – 1.0MWp 14. FPP Popgruevo – 4.9MWp
